Spectromètre de fluorescence à rayons X EDX1800E-
Selon la large application de l'EDX1800B dans divers domaines, l'EDX1800E est spécialement conçu pour de meilleures performances et une classe de protection de sécurité plus élevée.
L'alimentation électrique haute tension-de nouvelle-génération et le tube à rayons X-améliorent la fiabilité du produit ; la puissance élevée-du nouveau type de tube à rayons X-augmente l'efficacité des tests de l'instrument.
Applications
Tests et analyses RoHS
Mesure d'épaisseur pour revêtement métallique, mesure de contenu pour solution de galvanoplastie
Principalement utilisé dans les industries liées à la directive RoHS-, les métaux lourds et les halogènes libres sont conformes
Avantages en termes de performances
Style d'éclairage vers le bas- : capable de tester des échantillons de différentes formes
Collimateur et filtre de lumière : commutez électriquement divers collimateurs et filtres de lumière, applicables à différentes méthodes de mesure
Plate-forme mobile : la plate-forme d'affinage peut être déplacée manuellement, localisant facilement le point de test
Détecteur haute-résolution : augmente la précision de l'analyse
Alimentation haute tension-nouvelle-génération et tube à rayons X- : performances stables et fiables, jusqu'à
  |
Une puissance de 100 W peut atteindre une efficacité de test plus élevée Conception homme-machine rationalisée, garantissant la sécurité opérationnelle Super homme-indicateur de fonctionnement de la machine, pour un fonctionnement confortable |
75 éléments détectés, 1 ppm de limite de détection, répétabilité 0,05 %, stabilité 0,05 %
Une nouvelle génération de tube à rayons X-avec un meilleur effet de protection, permet un niveau de rayonnement de rayons X-égal à celui d'un environnement atmosphérique normal. Performances stables et fiables, jusqu'à 100 W de puissance peuvent être atteintes.
efficacité de test plus élevée
Auto-verrouillage lors des tests et verrouillage d'urgence de l'alimentation HT équipé sur le-couvercle supérieur de l'instrument, offrant une protection complète-
|
Paramètres techniques |
|
| Configuration | |
|
Éléments analysables : Soufre (S) ~ Uranium (U) Limite de détection de l'analyse : 1ppm Contenu analysable : normalement 1 ppm ~ 99,99 % Plusieurs modèles d'analyse et de cognition sélectionnables Modèles indépendants de correction des effets de matrice Procédure de régression linéaire multi-variable non-Répétabilité pour plusieurs mesures jusqu'à 0,05 % (contenu supérieur à 96 %) Stabilité de fonctionnement à long-terme de 0,05 % (teneur supérieure à 96 %) Température de fonctionnement : 15 degrés ~ 30 degrés Alimentation : AC 220 V ± 5 V, alimentation régulée AC purifiante suggérée. Résolution énergétique : 144 ± 5eV Taille de la chambre d'échantillonnage : 439 mm × 300 mm × 50 mm Dimension de l'instrument : 550 mm × 410 mm × 320 mm Poids de l'instrument : 45 kg |
Plateforme d'échantillons mobile Rapport signal/bruit intensifier Détecteur SDD Circuit électronique de détection de signal Alimentation électrique haute- et basse-tension Tube à rayons X-haute puissance- Ordinateur et jet d'encre-prentre |
|
|
|
Comparaisons de la série Skyray EDX 1800
article
| EDX1800B |
EDX1800E |
|
|
Composant analyse logiciel |
Système d'exploitation Windows, logiciel en version-chinoise (version anglaise-logicielle fournie) |
Système d'exploitation Windows, logiciel en version-chinoise (version anglaise-logicielle fournie) |
|
Peut définir un mot de passe avec la gestion technique autorité, protégeant mieux les données de test contre les modifications arbitraires |
Peut définir un mot de passe avec la gestion technique autorité, protégeant mieux les données de test contre les modifications arbitraires |
|
|
Les méthodes d'analyse spectrale comprennent cinq méthodes : surface totale-, surface nette-, ajustement gaussien, multi- raccord de composant, raccord d'élément pur |
Les méthodes d'analyse spectrale comprennent cinq méthodes : surface totale-, surface nette-, ajustement gaussien, multi- raccord de composant, raccord d'élément pur |
|
|
Types de courbes : linéaire, quadratique, interpolation ; chacun d'eux peut être combiné avec la méthode de "Normalisation" . |
Types de courbes : linéaire, quadratique, interpolation ; chacun d'eux peut être combiné avec la méthode de "Normalisation" . |
|
|
Le logiciel dispose d'une fonction d'analyse qualitative et de reconnaissance automatique des éléments, facile à reconnaître et à déterminer l'élément de l'échantillon ; un rapport d'analyse qualitative avec spectrogramme peut être imprimé. |
Le logiciel dispose d'une fonction d'analyse qualitative et de reconnaissance automatique des éléments, facile à reconnaître et à déterminer l'élément de l'échantillon ; un rapport d'analyse qualitative avec spectrogramme peut être imprimé. |
|
|
Avec la fonction de superposition de spectre virtuel, facile pour l'analyse qualitative et comparative de l'échantillon |
Avec la fonction de superposition de spectre virtuel, facile pour l'analyse qualitative et comparative de l'échantillon |
|
|
Le collimateur et le filtre plus léger peuvent être commutés automatiquement par le logiciel, réduisant ainsi les erreurs de mesure causées par un remplacement manuel par erreur du collimateur. |
Le collimateur et le filtre plus léger peuvent être commutés automatiquement par le logiciel, réduisant ainsi les erreurs de mesure causées par un remplacement manuel par erreur du collimateur. |
|
|
Obtenez de meilleurs résultats en testant les éléments qui interfèrent mutuellement |
Exemples de détection
Détection RoHS

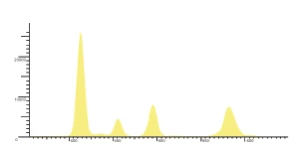

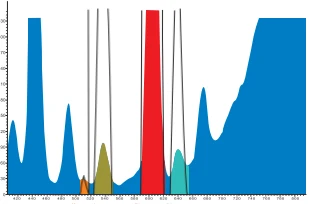

Spectrogramme, le test resultime
Détection géologique et minérale
Détection de revêtement
Détection de métaux lourds
À propos des dérivatifs RoHS et DEEE
Le 13 février 2003, l'UE a officiellement annoncé les directives relatives aux déchets d'équipements électriques et électroniques (2002/96/CE, appelées DEEE) et la directive sur les restrictions à l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (2002/95/CE, appelée RoHS), stipulant que la responsabilité des produits à l'égard des DEEE est entrée en vigueur le 13 août 2005 et que l'utilisation de six substances dangereuses serait interdite dans équipements électriques et électroniques concernés à partir du 1er juillet 2006.
 |

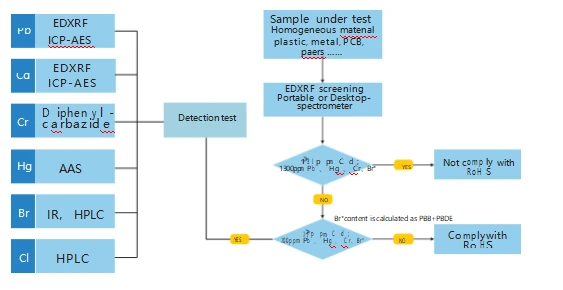

Méthode d'analyse de dépistage de la directive RoHS de détection XRF |
|
pb |
|
|
Revêtement |
Tonique et déshydratant |
|
Matériau du verre |
Le plomb peut être contenu dans les lampes fluorescentes. |
|
Matériau céramique |
Le plomb peut être contenu dans certains de |
|
Fer , aluminium, matériau en cuivre |
Une certaine teneur en Pb est autorisée. |
|
Plastique |
Stabilisateur et toner PVC |
|
Batterie |
Le plomb peut être contenu dans les batteries acides des véhicules. |
| CD | |
|
Cr6+ |
|
|
Couche de passivation |
utilisé pour la surface des métaux nus pour |
|
Aanti-corrosion manteaug |
Couche enduite |
|
Revêtement chromé |
Le revêtement en chrome métallique ne figure pas dans la liste surveillée. |
|
Plastifiants |
Habituellement utilisé dans le processus de galvanoplastie du plastique plutôt que dans les produits finaux. |
|
Plastique |
Stabilisateur et toner |
|
Souder |
A peine utilisé |
|
Céramique |
A peine utilisé |
|
Connecteur |
Relais et interrupteurs |
