Chambre de test de changement rapide thermique

1. Article

Chambre de test à changement rapide thermique (avec humidité control)

2. Modèle

Zh-PHS-150F15

3. Brevet

ZL201620138459.2 Une chambre de test d'humidité à température constante

4. Fonction

Il simule les produits de la chambre où l'état climatique de la température et de l'humidité différents, tels que le fonctionnement et le stockage à haute température, le cycle de température, la température élevée et l'humidité élevée, la condensation de l'humidité, etc. pour vérifier son adaptabilité et son changement de performance.

Il est nécessaire de se conformer à la CEI, au JIS, au GB, à MIL pour atteindre la cohérence (y compris le calendrier de test, l'état, la méthode) en vertu de la norme internationale.

5. Échantillon application&

interdit

La chambre s'applique à:

Test de compatibilité pour le magasin, le transport et l'application de produits électriques, électroniques, composants unitaires, pièces et autres matériaux à haute ou basse température / humidité;

Les échantillons suivants sont interdits pour être testés ou stockés:

- Inflammable, explosifs et autres substances volatiles;

- substance corrosive;

- biont;

- Source des émissions électromagnétiques fortes.

6. Capacité & Performance

6. 1. Taille intérieure

W500 x D500 x H600 MM; volume: 150 Litres

6.2. Taille externe

W1080 x D1350 x H1720 mm App. (Type de cas)

6.3. Espace d'essai

L'espace de test ne peut pas dépasser les trois quarts de l'espace total

6.4. Plage de température

-70degré→+150degré (réglable)

6.5. Changement de température

taux

15. 0 degré / min entre -40 c degré à 85 degrés / 125 degrés (non linéaire moyen, pas de charge)

6.6. Fluctuation de la température

± 0. 5 degrés

6.7. Uniformité de la température

± 2. 0 degré

6.8. Déviation de température

± 2. 0 degré

6.9. Gamme de contrôle de l'humidité et de la température (reportez-vous à la Fig.)

20% -98%R.H (violet partie est contrôlable)

6.10. Fluctuation d'humidité

±2.5%R.H.

6. 11. Déviation d'humidité

±3.0%

6. 12. Uniformité d'humidité

± 3. 0% (supérieur ou égal à 75%); ± 5. 0% (＜ 75%)

※ Les performances de température et d'humidité ci-dessus sont mesurées à l'état de la température ambiante 25 degrés ± 3 degrés, une humidité relative inférieure ou égale à 85%, sans charge et sans échantillon à l'intérieur de la chambre.

7. Caractéristiques structurelles

7. 1. Matériau de chambre

Matériel dans le mur: SUS304

Matériel externe: Sus304 ou vernis à poding

Matériau d'isolation: mousse de polyuréthane PU, épaisseur 100 mm

7.2. Circulation des conduits

Moteur de circulation centrifuge, prise d'air supérieur et air de retour inférieur

7.3. Chambre d'essai

Quatre couches de verre anti-condensation sous vide, la taille de la fenêtre de visualisation: 250 * 300 (mm) App.

Tube d'éclairage à l'intérieur

Port d'accès / trou d'essai: un trou de test de φ50 mm ou φ100mm par défaut sur le côté gauche

7.4. Titulaire de l'échantillon

304 # SUS POCHING DE PUCHING en acier inoxydable; Qté: 2pcs; La hauteur des étagères est réglable

7.5. Ligne électrique et drainage

Il y a un drain de condensat à l'arrière de l'appareil et un câble national de 2,5 m de long.

7.6. Porte

Ouvrez la porte unique de gauche à droite; avec fenêtre d'affichage, lampe fenêtre avec dispositif thermique de prévention de la condensation

7.7. Panneau de contrôle

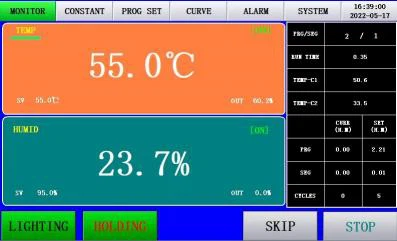

7- Contrôleur d'écran tactile pouce, commutateur d'alimentation, indicateur d'exécution, USB

Interface de téléchargement des données

Toutes les données de la courbe d'historique et de l'historique peuvent être téléchargées à partir de Controller sous le nom d'Excel ou JPG de Curve selon Date.

7.8. Système de contrôle électronique

image pour référence.

● Implémentez strictement les opérations standard et normatives pertinentes; ● Toutes les lignes sont clairement marquées et faciles à entretenir;

● Toutes les lignes sont équipées de bornes métalliques pour une connexion point à point, avec une forte fiabilité et une durée de vie longue.

8. Rencontrer la technique

normes

GB / T 2423. 1-2001 Test A: Méthode de test à basse température GB / T 2423. 2-2001 Test B: Méthode de test à haute température GJB 150. 3-1986 Test de température à haute température

GJB 150. 4-1986 Test de basse température IEC 68-2-1 Test A: Cold

IEC 68-2-2 Test B: chaleur sèche

GB11158 "Conditions techniques pour la chambre d'essai à haute température" GB 10586-1 "Conditions techniques pour la chambre d'essai de chaleur humide"

GB / T 2423.2 "Procédures de test environnemental de base

pour les produits électriques et électroniques B: Méthode de test à haute température ". GB / T 2423.3" Procédures de test environnemental de base

Pour les produits électriques et électroniques CA: méthode constante de test de chaleur humide "etc.

9. Réfrigération système

9. 1. Compresseur de réfrigération

Sanyo (Japon)

9.2. Évaporateur

Évaporateur de tube à ailement

9.3. Condenseur

Condenseur refroidi par air (contrôle la température ambiante à +5 - 25 degrés ± 3 degrés). Le refroidissement à l'eau est facultatif

9.4. Système d'extension

Système de réfrigération de contrôle du volume (capillaire)

9.5. Réfrigérant

R4 0 4a (Éco-Rate, taux de perte d'ozone à 0)

10. Contrôleur

10. 1. Panneau de commande

7- Contrôleur d'écran tactile, commutateur d'alimentation, indicateur en cours d'exécution, interface de téléchargement de données USB

10.2. Caractéristiques

● L'architecture matérielle adopte: la société répertoriée PLC Xinjie + MCGS 7- Interface tactile d'interface humaine-machine

● Le logiciel est développé indépendamment et dispose d'un certificat d'enregistrement du droit d'auteur du logiciel. (avec une forte évolutivité, le logiciel personnalisé non standard peut être modifié selon les besoins)

● Design plat, un fonctionnement pratique et un grand espace de stockage

10.3. Mode de contrôle

● Mode du programme: 50 groupes de programmes, chaque groupe de programmes avec

50 segments, peuvent définir l'ensemble du cycle du programme, une partie du cycle, la connexion du programme, définir l'action de fin du programme et l'action de veille.

● Mode de correction: les conditions de temps d'exécution et de fonctionnement peuvent être définies.

10.4. Capteur

Capteur de haute précision PT100

10.5. Sortie analogique

Tentage d'impulsion (SSR) 2 points, DC 24V, largeur d'impulsion minimale 5 ms.

10.6. Port de communication

● USB: les données historiques peuvent être téléchargées et enregistrées au format Excel par date. Les données de la courbe peuvent être enregistrées et téléchargées sous la forme d'images BMP en prenant des captures d'écran, et peuvent être zoomées ou sorties au besoin avant de télécharger des captures d'écran.

● Interface de communication RS485 (fournissant un protocole de communication, excluant le développement de logiciels)

● Port réseau RJ45 (fournit un protocole de communication, n'inclut pas le développement de logiciels, prend en charge la connexion réseau locale LAN, achat facultatif pour la connexion à distance du réseau externe WAN)

11. Sécurité protection appareil

11. 1. Système de réfrigération

L Protection de sur-courant du compresseur

L Protection de sur-pression du compresseur

L Protection de compresseur sur-température

11.2. Système de contrôle électronique

l chauffeur et humidificateur sur la protection de la température

l Protection de fuite de court-circuit de surcharge

l Protection de surchauffe du moteur

l Protection de pénurie d'eau

12. Accessoires & parties

La chambre doit être transportée comme unitaire; Accessoires comme suit:

Manuel d'instructions et carte de garantie;

1 ensemble de φ50 mm ou φ100 mm trou de test (installé);

1 sac (10 morceaux) de gaze de bulbe humide;

2 étagères;

Castor X 4 & Foot Cup X 4 (installé).

13. Utilisation exigences Assuré par les utilisateurs comme des exigences ci-dessous

13. 1. Position d'installation

- avec un sol de mise à niveau et une bonne ventilation;

- Pas de choc fort près de la chambre;

- Pas de champ électromagnétique fort près de la chambre

- Pas de matériau et de poussière inflammables, explosifs, corrosifs

- Taille environnante pour le fonctionnement et l'entretien de la chambre: A: Au moins 10 cm

B: pas moins de 60 cm C: pas moins de 60 cm

D: 225 Type: pas moins de 80 cm

408 Type: pas moins de 90 cm

1000 Type: pas moins de 120 cm

13.2. État

Température: 5 degrés ~ 30 degrés

Humidité: inférieure ou égale à 85%

Pression de l'air: 86 kpa - 106 kpa

13.3. Approvisionnement en eau

De l'eau pure ou de l'eau distillée est ajoutée dans le réservoir d'eau manuellement. (La personnalisation pour le dispositif d'administration automatique en eau est disponible)

13.4. Condition d'alimentation

AC 220 V ± 10% + Bouchage de protection, 3ph

Fréquence: 50 Hz (personnalisation pour 60 Hz est disponible) Résistance du fil de mise à la terre de la protection inférieur à 4Ω.

Il doit être équipé d'un interrupteur d'air des capacités correspondantes, et cet interrupteur doit être utilisé indépendamment pour l'équipement (ne peut pas être connecté à une prise).

PUISSANCE D'INSTALLATION: 25kw App.
